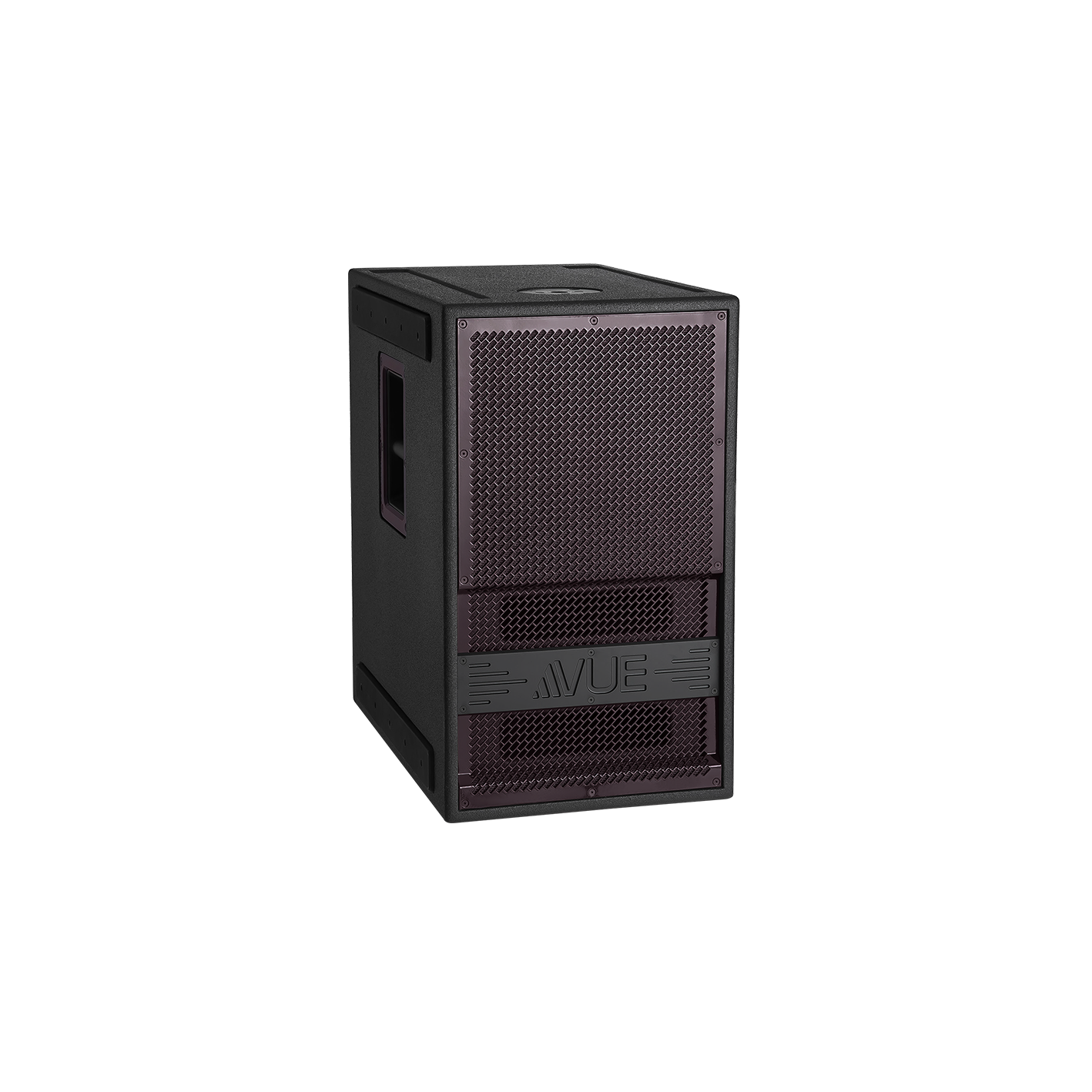

hs-20 – 듀얼 10" 액티브 서브우퍼 스피커
기본 정보
hs-20은 VUE의 혁신적인 ACM (Active Compliance Management) 기술을 활용하여 초소형 서브우퍼 시스템의 크기 대 성능에 대한 기준을 다시 정의합니다. ACM과 hs-20의 고도로 정교한 온보드 전자회로의 결합은 대부분의 단일 10인치 디자인보다 크지 않은 듀얼 10인치 구성에서 막대한 양의 저음 에너지를 생성합니다.
VUE의 특허 출원 중인 이 ACM 기술은 밴드패스 및 공기 흐름에 대한 정교한 기술을 모두 단일 인클로저에 결합합니다. hs-20은 2개의 고성능 10인치 트랜스듀서를 공통된 통풍 챔버에 배치합니다. 한 우퍼는 직접적인 정만 방사를 맡고 또 다른 우퍼는 밴드패스 구성으로 결합하여 인클로저의 크기를 줄이면서도 저주파수 재생대역은 전통적인 서브우퍼와 동일하게 유지함과 동시에 출력음압을 증가시킨 유니크한 하이브리드 디자인입니다. 덕분에 동일한 크기의 전통적인 서브우퍼보다 더 깊은 저음을 재생할 수 있습니다.
두 개의 서브우퍼들은 동일한 스피커의 내부공간을 공유하고 있지만 DSP 프로세싱을 통해 한쪽 드라이버 신호에 딜레이를 추가함으로써 각 드라이버들의 상하 운동에도 스피커의 내부공간을 번갈아 공유하여 내부 공기압은 일정하도록 디자인함으로써 더 큰 스피커의 캐비닛을 사용하는 것과 같은 효과를 낼 수 있습니다. 강력한 내장 앰프 모듈은 각 우퍼에 최적화된 신호와 함께 500W의 순수한 사인파 전력(800W "버스트")을 보냅니다. 3600와트의 버스트 전력 조합은 일반적인 플로어 스택 설치 시 137dB 이상의 피크 출력을 생성합니다.
결론적으로 ACM, 정밀 엔지니어링된 변환기 및 정교한 전자 장치의 조합을 통해 hs-20은 대부분의 듀얼 10인치 서브우퍼보다 설치 공간이 작은 매우 작은 인클로저에서도 대역폭 전체에 걸쳐 훨씬 더 높은 출력을 제공할 수 있습니다.
Connects to Virtually Everything
모든 h-Class 시스템과 마찬가지로 hs-20의 입력으로 아날로그 XLR, AES/EBU 디지털(2채널) 및 Dante 네트워크 오디오 스트림을 사용 가능합니다. SystemVUE 소프트웨어를 사용하여 각 입력 및 채널에서 신호입력을 선택할 수 있으며 안정성을 위해 디지털에서 아날로그로 자동 전환 기능을 사용할 수 있습니다.

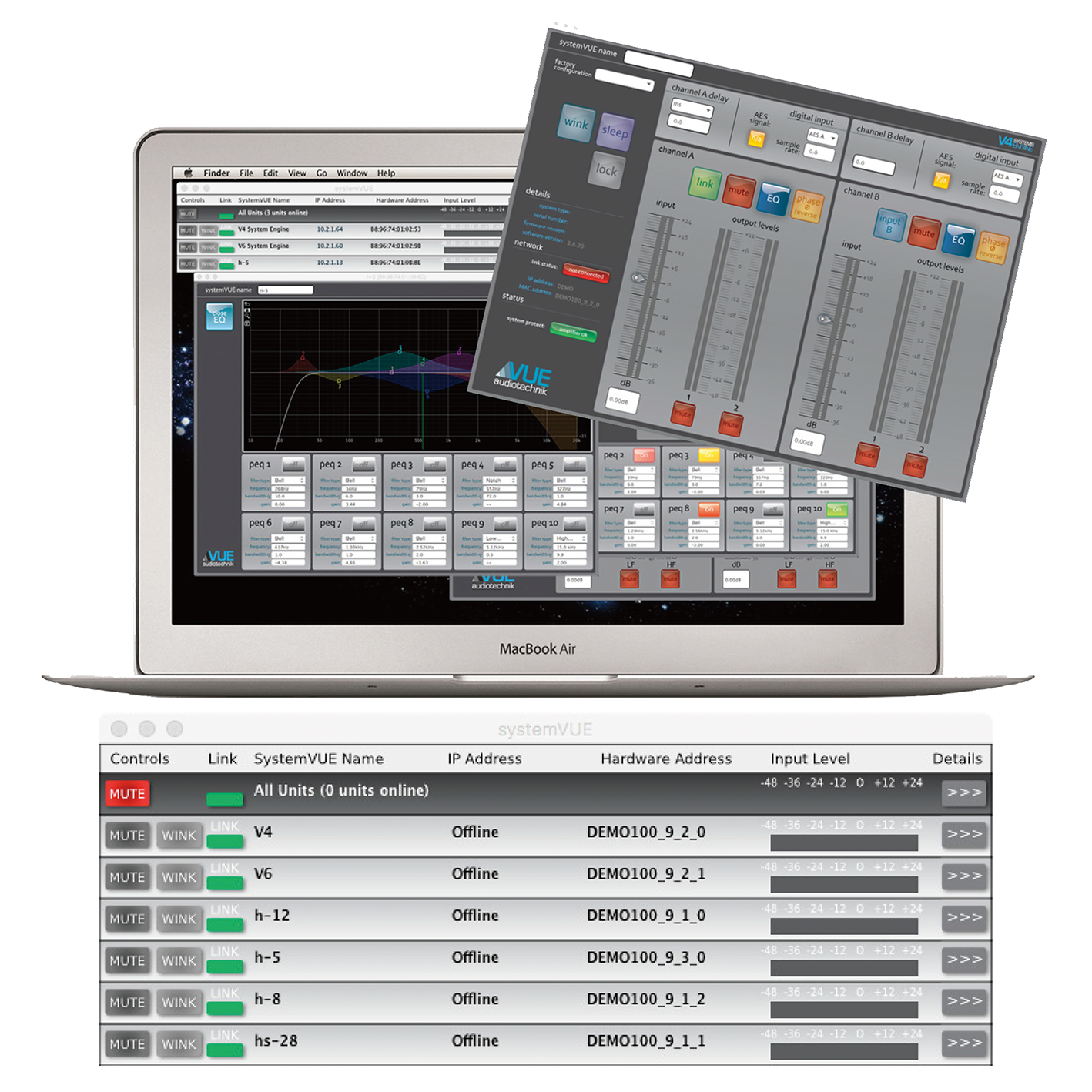

SystemVUE Network
모든 h-Class 시스템과 마찬가지로 h-20에는 이미 네트워킹 기능이 탑재되어 있어 옵션 카드 추가가 필요하지 않습니다. VUE는 표준 IP 프로토콜을 사용하여 쉽고 안정적으로 네트워크에서 동작합니다. 연결하기만 하면 hs-20이 거의 모든 종류의 IP 구성에 자동으로 연결됩니다. 그런 다음 사용자는 SystemVUE 소프트웨어를 통해 네트워크 및 장치 설정값에 직접 액세스하고 모니터링할 수 있습니다.
Ruggedly Handsome
우리는 이 모든 풍부한 서브우퍼의 장점을 견고한 폴리우레탄 하이브리드 엘라스토머 마감으로 처리하여 수년간의 안정적인 제품 사용을 보장합니다. 모든 h-Class 제품의 마감재는 제조 과정에서 배출되는 휘발성 유기 화합물(VOC)를 배출하지 않고 친환경적으로 생산하고 있으며 내화학성 및 내습성이 뛰어난 소재를 사용하고 있습니다. 마지막으로 내구성이 뛰어난 6단계 Dura Coat 마감 처리로 외관이 우수하고 투어 등의 터프한 사용 환경에서도 수년간 hs-20을 보호합니다. hs-20 캐비닛에는 시스템 상단과 측면 모두에 스피커폴용 20mm 인서트를 적용하여 사용자가 원하는 다양한 형태로 설치 가능하도록 디자인하였습니다.
- Active Compliance Management (ACM) 기술 적용
- 유기적으로 움직이는 두개의 10인치 LF 드라이버
- 고효율, 고출력 Dual 채널 앰프 내장 (LF 유닛 당 500W RMS 출력)
- 아날로그, AES/EBU, Dante 입력
- System VUE를 통한 네트워크 컨트롤 및 모니터링
- 자체 DSP 내장
hs-20 적용환경
- 극장 및 공연장과 같은 Sound Reinforcement 현장
- 이동형, 고정설치용으로 고품질 스피커 재생이 필요한 장소
- 클럽, 펍과 같은 상업시설
- 테마파크, 엔터테인먼트 시설
- 교회 및 종교시설
- 컨퍼런스 센터 및 기업 AV
Active Compliance Management (ACM) Technology
ACM, 특수 설계된 변환기 및 정밀 전자 장치의 조합을 통해 hs-25는 대부분의 듀얼 15인치 베이스 리플렉스 타입 우퍼보다 더 작은 인클로저에서 작동 대역폭 전체에 걸쳐 훨씬 더 높은 출력을 제공할 수 있습니다. 모든 h-Class 시스템과 마찬가지로 hs-25에는 이미 네트워킹 기능이 탑재되어 있습니다. VUE는 표준 IP 프로토콜을 사용하여 네트워킹 프로세스를 단순화합니다. 간단히 연결하기만 하면 hs-25가 대부분의 IP 를 사용하는 로컬 네트워크를 통해 자동으로 제어 가능합니다. 사용자는 SystemVUE 소프트웨어를 통해 네트워크 및 장치의 설정 값을 변경하거나 모니터링할 수 있습니다.
기본 사양
SPECIFICATIONS | hs-20 |
DESCRIPTION | Active dual 10 inch ACM™ Subwoofer system |
ACOUSTIC DATA |
Frequency Response (+- 3 dB) | 45 Hz – 70, 80, 90, 100, or 120 Hz (Preset dependent) |
Efficiency (1W/1m) | 94 dB SPL |
Max Peak SPL(band limited pink noise 6dB crest factor) | 135 dB SPL half space129 dB SPL Free Field |
Max SPL Long Term (SPL @ 1 M before protection Sine Wave) | 123 dB SPL Free Field |
Coverage Horizontal & Vertical | 360 degrees – 6 dB |
AMPLIFIER DATA |
Amplifier Power (Long Term Sine Wave before protection) | LF 1: 500 wattsLF 2: 500 watts |
Peak Amplifier Power ( @ 1% THD+N) | LF 1: 800 wattsLF 2: 800 watts |
Amplifier Protection | Input limiter, short circuit protection, DC protection of output, intelligent mains fuse protection, power stage overload protection, temperature protection of transformers and heat-sinks |
Operational Voltage | Universal Mains, 85-268V (dual voltage auto selection). UREC™ power supply provides true universal worldwide mains operation for 120V and 230V |
THD+N (typical) | < 0,05 % (20 Hz – 20 kHz, 3 dB below rated power) |
DSP | 96k Hz sample rate, mixed-mode 64-bit digital processing, 120 dB dynamic range, less than 600 microseconds latency |
Control Network | Ethernet / TCP/IP, Fixed IP or DHCP remote monitoring and control |
TRANSDUCER DATA |
LF Description | Dual 10” paper cone, cloth surrounded, woofers with dual layer, inside/outside 64 mm voice coils.. 4 ohm |
PHYSICAL DATA |
|
Inputs | Female XLR input with male XLR loop output for both Analogue input and AES EBU digital input (default digital AES channel 1, channel 2 selectable remotely via software). If clock is present system uses AES digital input. System will fall back on analog input if clock is not present. Dante network streams audio over ethernet. |
Cabinet Material | Multi-ply birch hardwood |
Cabinet Surface | Black 6-layer coating |
Dimensions (H x W x D) | 14.25 x 24.25 x 22 in (362 x 600 x 560 mm) |
Weight | Net: 78.9 lbs (35.79 kg) / Shipped: 88.9 lbs (40.32 kg) |
