싱글 12인치 액티브 스피커
- h-12W (수평 100º x 수직 50º)
- h-12N (수평 60º x 수직 40º)
|

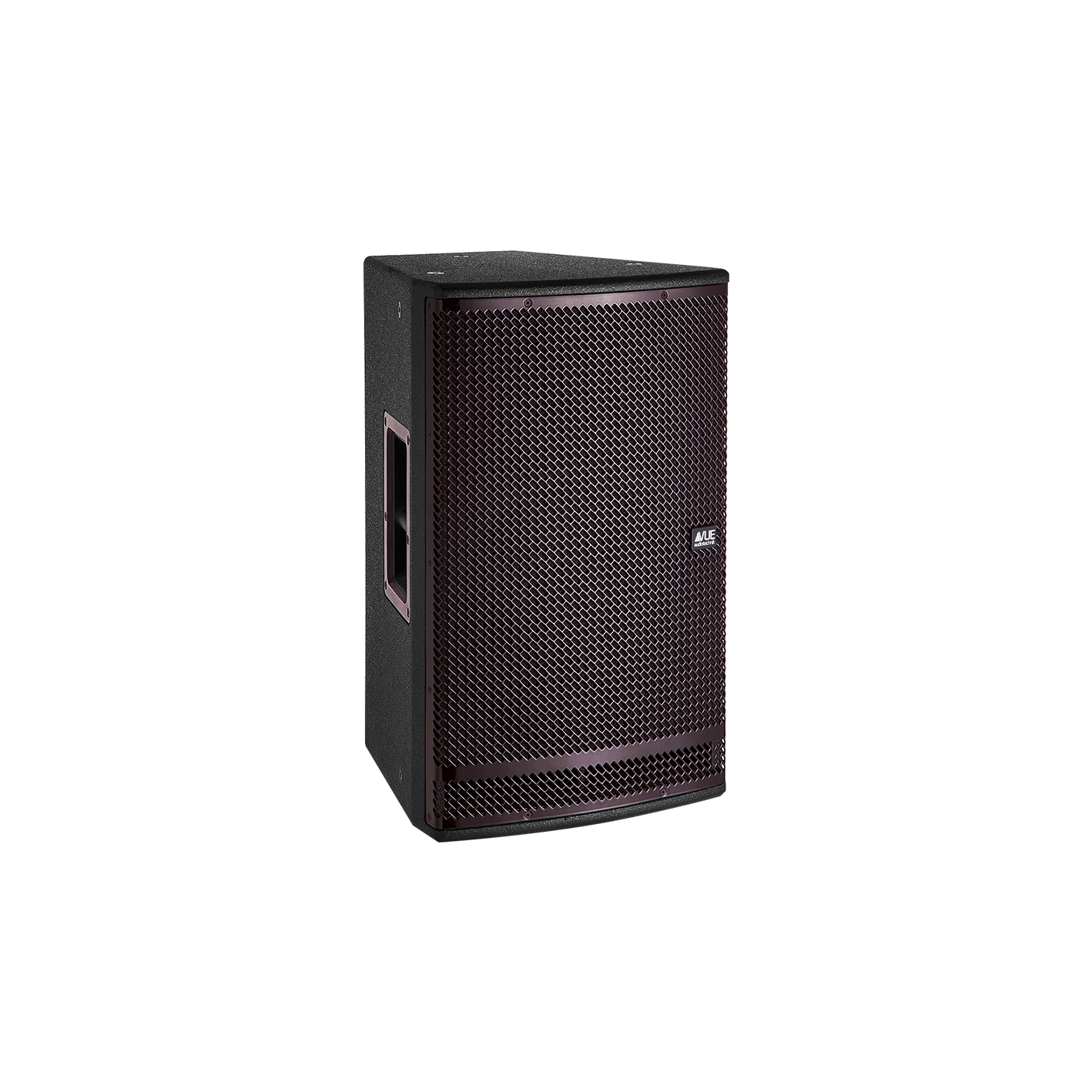

h-12 – 싱글 12" 액티브 스피커
기본 정보
VUE의 첫 번째 h-Class 시스템인 h-12는 "타협하지 않는" 디자인 철학으로 설계되었습니다. VUE의 h-Class 엔지니어링 팀은 일반적인 라우드스피커 설계의 모든 단일 요소를 재검토한 다음 가장 진보된 기술을 적용하여 측정 가능한 선명도, 주파수 응답 및 SPL 개선, 최첨단 다이어프램 재료와 서스펜션 구성 요소가 있는 정밀 엔지니어링된 트랜스듀서부터 고도로 정교한 전기회로 구성 및 디지털 신호 처리에 이르기까지 h-Class 시스템의 모든 요소는 오직 스피커의 성능에만 초점을 맞춰 여러 사용 분야에 충실한 성능을 제공하도록 설계 하였습니다.
Two-way 액티브 스피커인 h-12는 정밀하게 설계된 12인치 LF 트랜스듀서와 코어에 Truextent® 베릴륨 다이어프램이 있는 혼 로드 HF 컴프레션 드라이버를 효율적으로 결합하였습니다. 베릴륨 기술을 통해 컴프레션 드라이버는 기존 알루미늄 또는 티타늄 디자인과 비교할 수 없는 고음역의 확장 및 주파수응답 선형성을 극적으로 개선할 수 있습니다. 또한 h-12 는 스피커의 지향각을 2가지로 구성하여 넓은 커버리지용 옵션과 정밀한 커버리지용 옵션을 선택할 수 있도록 디자인 되었습니다.
h-Class 시스템은 또한 매우 다양한 용도로 설계되었습니다. h-12는 넓은 적용 범위와 좁은 적용 범위 버전 모두에서 사용할 수 있으며 내장형 폴 마운트와 선택 사양인 리깅 하드웨어를 사용하면 메인 시스템 뿐만 아니라 다양한 구성으로 쉽게 설치할 수 있습니다. 옵션인 요크 및 리깅 하드웨어와 함께 사용할 수 있는 내장형 폴 마운트 및 M-10 인서트를 갖추고 있습니다.
- 수평 100º x 수직 50º의 넓은 커버리지 (h-12W 옵션 선택)
- 수평 60º x 수직 40º의 정밀한 커버리지 (h-12N 옵션 선택)
- Truextent® Beryllium 컴프레션 HF 드라이버
- 4인치의 보이스코일 이 적용된 12인치 x 1 LF 드라이버
- 고효율, 고출력 Dual 채널 앰프 내장 (HF: 275W, LF: 830W RMS)
- 아날로그, AES/EBU, Dante 입력
- System VUE를 통한 네트워크 컨트롤 및 모니터링
- 자체 DSP 내장
Cutting-Edge Transducer Design

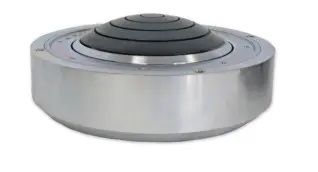

h-12 스피커는 혁신적인 Truextent® 베릴륨 다이어프램을 특징으로 하는 VUE 가 자체 개발한 컴프레션 드라이버를 사용합니다. 베릴륨은 기계적 변형(파괴)을 극적으로 줄이고 공진 주파수를 가청 범위 밖으로 이동시키는 매우 높은 강성 대 질량 비율 덕분에 알루미늄과 티타늄보다 성능이 뛰어납니다. 그 결과로 알루미늄 및 티타늄과 비교 시 훨씬 더 높은 SPL 로 고주파수 재생이 가능해지고, 5단계 위상 플러그와 강력하고 가벼운 네오디뮴 자기 회로 덕분에 고주파수 성능이 더욱 향상되었습니다.
또한, 이 스피커에는 VUE에서 h-12를 위해 특별히 설계 및 제조한 LF 드라이버가 사용되었습니다. 이 정밀하게 설계된 12인치 드라이버는 4인치(100mm) 대형 보이스 코일을 사용하여 전력 처리를 극적으로 증가시키면서 전력 압축 손실을 최소화합니다. LF 드라이버의 구조는 가장 가혹한 조건에서 수년간 안정적인 서비스를 보장하기 위해 탁월한 내구성을 제공합니다.
On-board VUEDrive™ System Engine DSP & Amplification

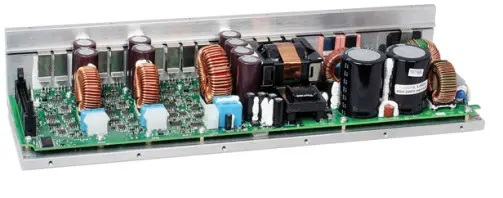

h-12에는 830W 사인파 (최대 2000W) 의 앰프 출력를 LF 드라이버에, 275W 사인파 (최대 400W)를 HF 베릴륨 컴프레션 드라이버에 공급하는 2채널 앰프 모듈이 장착되어 있습니다. 모듈의 클래스 D 회로는 초소형 폼 팩터에서 방대한 출력과 헤드룸을 실현하는 동시에 기존 설계보다 훨씬 적은 열을 생성합니다. 앰프는 가공된 "VUE" 로고가 있는 대형 알루미늄 방열판에 장착됩니다. 클래스 D 증폭과 충분한 열 분산의 조합으로 시끄러운 냉각 팬 없이도 안정적으로 동작합니다.
전원 공급 장치는 120V 및 230V AC 입력에서 동작할 수 있고, 안전한 사용을 위해 자체 보호 회로에는 입력 리미터, 단락 보호, 출력의 DC 보호, 전압 보호, 지능형 주전원 퓨즈 보호, 전력단 과부하 보호, 변압기와 방열판의 온도 보호 등의 다양한 보호회로 기술이 적용되어 있습니다.
정교한 DSP 및 온보드 네트워킹 기능은 600마이크로초 미만의 지연 시간으로 120dB의 다이나믹 레인지를 실현하여 최대 64비트, 96kHz 의 프로세서를 통해 동작합니다. 모든 h-Class 모델은 기본 제공되는 네트워킹 기능과 함께 배송됩니다. 그리고 VUE의 네트워크 기술은 표준 IP 프로토콜에 의존하기 때문에 설정이 간단합니다. 네트워크 구성이 완료되면 제공된 SystemVUE 소프트웨어는 매우 직관적이고 강력한 사용자 인터페이스를 통해 제어 및 모니터링 기능을 제공합니다. 온보드 VUEDrive™는 아날로그, AES/EBU 디지털 및 Dante 네트워크 오디오 스트림을 입력으로 지원합니다.
마지막으로, h-12 앰프모듈은 SystemVUE 네트워크에 연결될 때 주요 작동 설정값에 대한 액세스는 물론 세부적인 실시간 정보를 제공합니다. 액세스 가능한 기능 및 모니터링 옵션에는 보호 상태, 음소거, 방열판 온도, 클립(각 앰프 채널용), 출력 전압(각 채널용), 출력 전류(각 채널용) 및 전원 제어 기능이 포함됩니다.
Quality Down to the Finest Details
h-Class 는 스피커의 인클로저 조차도 품질과 디테일에 대한 표준을 높이기 위해 심혈을 기울인 제품입니다. 그릴과 핸들 베젤은 검은색 베이스 코트 위에 투명한 캔디-애플 레드 코팅을 입히는 두 부분으로 도색하여 전체적으로 눈에 거슬리지 않으면서 인상깊은 색상을 제공합니다. 모든 h-Class 인클로저는 공진 없는 출력을 위해 광범위한 인클로저 내부의 지지대와 함께 크로스 그레인 적층 자작나무를 사용하여 가장 엄격한 ISO 표준에 따라 제조됩니다. h-12 스피커는 표준타입의 스피커 폴을 장착하거나 리깅 포인트 및 설치를 위한 전용 하드웨어를 사용할 수 있습니다. 마지막으로, H-Class 스피커의 마감재는 제조 과정에서 휘발성 유기 화합물(VOC) 을 방출하지 않도록 관리되고 있으며, 내화학성 및 내습성이 뛰어난 환경 친화적인 제품입니다.
h-12 적용환경
- 극장 및 공연장과 같은 Sound Reinforcement 현장
- 이동형, 고정설치용으로 고품질 스피커 재생이 필요한 장소
- 클럽, 펍과 같은 상업시설
- 테마파크, 엔터테인먼트 시설
- 교회 및 종교시설
- 컨퍼런스 센터 및 기업 AV
기본 사양
SPECIFICATION | h-12W | h-12N |
DESCRIPTION | Single 12 inch Wide Cover | Single 12 inch Narrow Cover |
ACOUSTIC DATA |
Frequency Response -3dB (+- 1.5 dB) | 55 – 21 kHz | 55 – 21 kHz |
Efficiency (1W/1m Equivalent) | 96 dB | 96 dB |
Max Peak SPL †Measured (pink noise 6 dB crest factor)Calculated (Sensitivity + Max Power) | 125 dB SPL @ 1m134 dB SPL @ 1m | 125 dB SPL @ 1m134 dB SPL @ 1m |
Max SPL Long Term (AVG SPL @ 1 M before protection band limited pink noise) | 119 dB SPL | 120 dB SPL |
Coverage Horizontal | 100 degrees – 6 dB | 60 degrees – 6 dB |
Coverage Vertical | 50 degrees – 6 dB | 40 degrees -6 dB |
AMPLIFIER DATA |
Amplifier Power (Long Term Sine Wave before protection) | LF: 830 watts rmsHF: 275 watts rms | LF: 830 watts rmsHF: 275 watts rms |
Amplifier Power ( @ 1% THD) | LF: 2,000 watts rmsHF: 400 watts rms | LF: 2,000 watts rmsHF: 400 watts rms |
Amplifier Protection | Input limiter, short circuit protection, DC protection of output, under & over voltage protection, intelligent mains fuse protection, power stage overload protection, temperature protection of transformers and heat sinks |
Operational Voltage | Universal Mains, 85-268V (dual voltage auto selection). UREC™ power supply integrated amplifier modules provides universal mains operation for 120 V and 230 V, eliminating the need for market specific self-powered loudspeakers and related reliability issues. |
THD+N (typical) | < 0.05 % (20 Hz – 20 kHz, 3 dB below rated power) |
DSP | 96k Hz sample rate, mixed-mode 64-bit digital processing, 120 dB dynamic range, less than 600 microseconds latency |
Network | Ethernet / IP DHCP (or fixed IP) for remote monitoring and control |
TRANSDUCER DATA |
|
LF Driver Description | 12”, paper cone, cloth surround, 4” (100 mm) voice coil, ferrite, 8 Ohms | 12”, paper cone, cloth surround, 4” (100 mm voice coil, ferrite, 8 Ohms |
HF Driver Description | 4in (100mm) voice coil Neo Truextent® beryllium diaphragm |
Inputs | Female XLR input with male XLR loop output for both analog input and AES EBU digital input (default digital AES channel 1, or 2 selectable remotely via software). If clock is present system uses AES digital input. System will automatically fall back on analog input clock is not present. |
Cabinet Material | Multi-ply wood birch hardwood |
Cabinet Surface | Black 6-layer coating |
Dimensions (H x W x D) | 24.02 x 14.49 x 15.24 in (610 x 368 x 387 mm) |
Weight | Net: 78.6 lb (35.19 kg) / Shipped: 89.4 lbs (40.55 kg) |
† Measured Max SPL is recommended for system design purposes and represents the average peak output before protection and after power compression. In accordance with common industry practice, calculated data is provided for comparison purposes, and is a theoretical calculation. |
